用Kotlin封装一个小巧玲珑的登录输入控件

  1. 图示
    | 左滑清空 | 明/密文码切换 | 自定义icon | tips提示 |
    | — | — | — | — |
    | 图1 左滑删除 | 图2 | 图3 | 图4 |
  2. TODOList Gists
    1. 使用GithubAction+Gradle插件将包发布到jcenter;
    2. 封装清空触发条件;
    3. 封装点击明/密文切换触发条件;
    4. 控制tips提示的时机;
    5. 控件属性参数化(TypedArray);
    6. 更多细节
      1. 版本适配,AppCompat;
      2. 禁用setError功能;
      3. 发布到jcenter注意事项;
  3. TODOList Gists正文

    1. “使用GithubAction+Gradle插件将包发布到jcenter”
      Github Actions
      Github Actions 中文链接 英文链接 相信关注Github的都不陌生。从去年(2019)11月全面发布至今,已有大量攻城狮在上面定义并且分享自己的Actions,这里默认大家都了解过就一笔带过了。已了解的朋友可以直接跳过。
      此项目当然也拥有自己的Workflow,从构建,收集产物,发布Release,到最后publish到jcenter,都只需要通过定义一个自动流水线(Workflow(Workflow包含多个Actions))即可完成所有工序。
      以下是对本项目Workflow的yml配置文件的介绍,此Workflow的定义可以简单概括如下:

      1. 设定触发条件;
        1. master分支有push的时候触发;
        2. 有相应格式的tag的时候触发;
      2. 指定执行环境和定义流水线步骤;
        1. checkout代码;
        2. 设置执行的Java环境;
        3. 执行打包构建得到构建产物;
        4. 收集构建产物;
        5. 上传发布到jcenter;
          1
          2
          3
          4
          5
          6
          7
          8
          9
          10
          11
          12
          13
          14
          15
          16
          17
          18
          19
          20
          21
          22
          23
          24
          25
          26
          27
          28
          29
          30
          31
          32
          33
          34
          35
          36
          37
          38
          name: Android CI # 定义workflow名称
          # 1. 设定触发条件;
          on: # workflow触发条件,以下设置多个触发条件,也可以使用cron语法制定触发的时间
          push:
          branches: [ master ] # 在master分支上发生push行为的时候开始执行
          tags: # 满足以下格式的tag发布到远程仓库中的时候开始执行
          - 'v*.*'
          - 'v*.*.rc*'
          - 'v*.*.dev*'
          # 2. 指定执行环境 和 定义流水线步骤;
          jobs: # 定义workflow所有相关配置
          build:
          # 指定执行环境;
          runs-on: ubuntu-latest # 定义运行环境
          # 定义流水线步骤;
          steps: # 定义workflow所有需要执行的步骤
          # 步骤1:checkout代码
          - uses: actions/checkout@v2
          # 步骤2:设置执行的Java环境
          - name: set up JDK 1.8
          uses: actions/setup-java@v1
          with:
          java-version: 1.8
          # 步骤3:执行打包构建得到构建产物
          - name: Build
          run: ./gradlew :lib-simpleloginet:assembleRelease
          # 步骤4:收集构建产物
          - name: Release
          uses: softprops/action-gh-release@v1
          if: startsWith(github.ref, 'refs/tags/')
          with:
          files: |
          ./lib-simpleloginet/build/outputs/aar/lib-simpleloginet-release.aar
          env:
          GITHUB_TOKEN: ${{ secrets.GITHUB_TOKEN }}
          # 步骤5:上传发布到jcenter
          - name: BintrayUpload
          run: ./gradlew :lib-simpleloginet:bintrayUpload -PapiKey=${{ secrets.BINTRAY_API_KEY }}
    2. “封装清空触发条件”
      此功能整体框架和伪代码如下:

      1. 获取VelocityTracker实例和定义阈值;
      2. 收集每一个MotionEvent事件;
      3. 记录事件序列初始和结尾的x坐标;
      4. 用2和3收集到的条件区分点击和滑动;
      5. 用2和3收集到的条件区分计算滑动速度是否满足触发清空的条件;
      6. 清空
        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
        27
        28
        29
        30
        31
        32
        33
        34
        35
        36
        37
        38
        39
        40
        41
        42
        43
        44
        45
        46
        47
        48
        49
        50
        51
        52
        //监听滑动速度,封装清空触发条件伪代码
        //1. 获取VelocityTracker实例和定义阈值;
        //获取android.view.VelocityTracker实例对象,用于监听滑动速度
        val velocityTracker: VelocityTracker = VelocityTracker.obtain()
        //定义滑动的速度阈值,用于识别确实是滑动,因为手指头点击的时候也可能带有些许滑动
        //这里直接使用android.view.ViewConfiguration#getScaledMinimumFlingVelocity提供给我们的阈值来定义
        val clearTouchVelocityMinSlop = ViewConfiguration.get(context).scaledMinimumFlingVelocity
        //定义清空滑动距离的阈值
        //这里直接使用android.view.ViewConfiguration#scaledTouchSlop的两倍来定义
        val clearTouchSlop = ViewConfiguration.get(context).scaledTouchSlop * 2
        //省略一些代码
        override fun onTouch(v: View?, event: MotionEvent?): Boolean {
        return event?.let {
        //2. 收集每一个MotionEvent
        //每一个MotionEvent都告知velocityTracker
        //获取屏幕滑动速度的方法就是收集一连串的MotionEvent事件,其中的三个关键数据x、y坐标和事件发生的时间戳是得知滑动速度的关键因素
        velocityTracker.addMovement(it)
        //省略一些代码
        when (it.action) {
        MotionEvent.ACTION_DOWN -> {
        //3. 记录事件序列初始x坐标;
        downEventX = it.x
        }
        //在UP和CANCEL事件的时候进行速度的计算
        MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
        //3. 记录事件序列结尾x坐标;it.x
        if (isClearMoveWhenUp(it.x, downEventX)) {
        //6. 清空
        setText("")
        }
        }
        }
        true
        }?: false
        }
        //省略一些代码
        //关键方法:根据速度和滑动距离判断是否触发清空操作
        private fun isClearMoveWhenUp(v0: Float, v1: Float): Boolean {
        //5. 用2和3收集到的条件区分计算滑动速度是否满足触发清空的条件;
        //判断x方向的速度是否超过了阈值clearTouchVelocityMinSlop
        fun isClearMoveWhenUp0(): Boolean {
        velocityTracker.computeCurrentVelocity(100, clearTouchVelocityMaxSlop.toFloat())
        val result = abs(velocityTracker.xVelocity) >= clearTouchVelocityMinSlop
        velocityTracker.clear()
        return result
        }
        //4. 用2和3收集到的条件区分点击或滑动;
        //判断滑动距离是否超过了阈值clearTouchSlop
        fun isClearMoveWhenUp1(v0: Float, v1: Float): Boolean = clearTouchSlop <= abs(v0 - v1)
        return isClearMoveWhenUp0() && isClearMoveWhenUp1(v0, v1)
        }
    3. “封装点击明/密文切换触发条件”
      此功能整体框架和伪代码如下:

      1. 定义点击的时间阈值;
      2. 限定能够点击的范围为右边的icon所占的位置,记录DOWN事件的时间戳和X、Y坐标;
      3. 比较DOWN/UP事件的时间戳差值判断是否是一个点击;
      4. 比较DOWN/UP事件的X、Y坐标差值判断是否是一个点击(限定能够点击的范围);
      5. 修改明/密文状态icon的显示;
      6. 修改明/密文的显示;
        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
        27
        28
        29
        30
        31
        32
        33
        34
        35
        36
        37
        38
        39
        40
        41
        42
        43
        44
        45
        46
        47
        48
        49
        50
        51
        52
        53
        54
        55
        56
        57
        58
        59
        //封装点击明/密文切换触发条件伪代码
        //1. 定义点击的时间最小阈值,超过阈值不触发点击;
        val tapTimeout = ViewConfiguration.getTapTimeout() * 2
        //记录触摸事件数据的实体类
        private data class TouchTripleVo(val touchEventTime: Long, val x: Float, val y: Float)
        //省略一些代码
        override fun onTouch(v: View?, event: MotionEvent?): Boolean {
        return event?.let {
        //省略一些代码
        when (it.action) {
        MotionEvent.ACTION_DOWN -> {
        val downEvent = it
        //只有密码框的[2]才会有值 0左1上2右3下
        compoundDrawables[2]?.apply {
        val width = this.bounds.width()
        //2. 限定能够点击的范围为右边的icon做占得位置;
        if (downEvent.x > measuredWidth - width) {
        //2. 记录DOWN事件的时间戳和X、Y坐标;
        //将Down事件的时间x、y坐标记录在一个实体类中
        touchEventTriple = TouchTripleVo(downEvent.eventTime, downEvent.x, downEvent.y)
        }
        }
        }
        MotionEvent.ACTION_UP, MotionEvent.ACTION_CANCEL -> {
        val upEvent = it
        //3. 比较DOWN/UP事件的时间戳差值判断是否是一个点击;
        val isClickTap0: Boolean = tapTimeout > upEvent.eventTime.minus(touchEventTriple?.touchEventTime ?: 0L)
        //4. 比较DOWN/UP事件的X、Y坐标差值判断是否是一个点击;
        val isClickTap1: Boolean = touchSlop >= abs(upEvent.x - touchEventTriple?.x ?: 0f)
        val isClickTap2: Boolean = touchSlop >= abs(upEvent.y - touchEventTriple?.y ?: 0f)
        if(isClickTap0 && isClickTap1 && isClickTap2) {
        //5. 修改明/密文状态icon的显示;
        //6. 修改明/密文的显示;
        updateAndGetTextVisible()
        //省略:通过接口回调通知别人自己的状态是明文还是密文
        }
        }
        }
        true
        }?: false
        }
        private fun updateAndGetTextVisible(): Boolean {
        if (布尔值表达式or方法:当前是否密文) {
        修改图标为明文状态
        } else {
        修改图标为密文状态
        }
        //修改密码框的明/密文字显示
        return (布尔值表达式or方法:修改后当前是否密文).apply {
        if (this == true) {
        inputType =
        InputType.TYPE_CLASS_TEXT or InputType.TYPE_TEXT_VARIATION_VISIBLE_PASSWORD
        } else {
        inputType = InputType.TYPE_CLASS_TEXT or InputType.TYPE_TEXT_VARIATION_PASSWORD
        }
        }
        }
    4. “控制tips提示的时机”
      虽然提供了滑动清空的功能,但是如果没有明显的提示用户也是不知道的,这里我们参考原生的提示功能自己封装一个PopupWindow提示,原生的提示功能是通过调用android.widget.TextView#setError触发的(EditText是TextView的子类),感兴趣的朋友可以去了解一哈,也是对PopupWindow的一个封装。
      代码比较简单,不多加注释了,主要的做两件事情:

      1. 展示tips提示;
      2. 在合适时机触发1;

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20
      21
      22
      23
      24
      25
      26
      27
      28
      29
      30
      31
      32
      33
      34
      35
      36
      37
      //1. 展示tips提示;
      private fun showClearTips() {
      val textView = 代码生成一个textview
      val popupWindow = PopupWindow(textView)
      //略:popupWindow参数配置
      val radius: Float = 获取圆角值
      val bgDrawable = ShapeDrawable(RoundRectShape(FloatArray(8) { radius }, null, null))
      //略:设置bgDrawable颜色
      if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.JELLY_BEAN) {
      textView.background = bgDrawable
      } else {
      textView.setBackgroundDrawable(bgDrawable)
      }
      //设置不可点击
      popupWindow.isTouchable = false
      postDelayed({
      if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
      popupWindow.showAsDropDown(this, 0, 10, Gravity.BOTTOM)
      } else {
      popupWindow.showAsDropDown(this, 0, 10)
      }
      val dismissRunnable = Runnable { popupWindow.dismiss() }
      popupWindow.setOnDismissListener { removeCallbacks(dismissRunnable) }
      //3500秒后自动消失
      postDelayed(dismissRunnable, 3000)
      }, 500)//500毫秒给键盘弹出的时间
      }
      //2. 在合适时机触发1;
      override fun onFocusChanged(focused: Boolean, direction: Int, previouslyFocusedRect: Rect?) {
      super.onFocusChanged(focused, direction, previouslyFocusedRect)
      if (focused && !isLastLaunchExist) {
      isLastLaunchExist = true
      //显示popupwindow 提示滑动清空
      showClearTips()
      }
      }
    5. “控件属性参数化(TypedArray)”
      定义attrs.xml文件,在构造函数中解析这些属性变成相应的参数即可,解析过程都是一些模板代码这里就不再赘述了,仅贴出attrs.xml文件源码如下:

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      <resources>
      <declare-styleable name="SimpleLoginEt">
      <!--清空提示的文字,注意需要使用R.string.xxx引用-->
      <attr name="clear_tips" format="reference" />
      <!--清空提示框的背景色-->
      <attr name="clear_tips_bg_color" format="color" />
      <!--清空提示框的圆角值-->
      <attr name="clear_tips_bg_radius" format="dimension" />
      <!--密码模式下的右边icon的明文状态,注意需要使用R.drawable.xxx引用-->
      <attr name="icon_end_open" format="reference" />
      <!--密码模式下的右边icon的密文状态,注意需要使用R.drawable.xxx引用-->
      <attr name="icon_end_close" format="reference" />
      </declare-styleable>
      </resources>
    6. “其他细节”

      1. 为了方便不同功能模块的讲解,文中设计代码的部分均采用伪代码的形式,实际上的代码和文中代码会有出入,感兴趣的朋友可以查看项目的[源码]。(https://github.com/halohoop/SimpleLoginEditText)。
      2. “版本适配,AppCompat”
        EditText如果有Android版本适配要求需要使用AppCompatEditText作为基类的话,我们拷贝一份SimpleLoginEt文件,然后将
        class SimpleLoginEt : EditText
        改为
        class AppCompatSimpleLoginEt : AppCompatEditText
        即可。
      3. “禁用setError功能”
        由于此功能的触发会导致drawableRight的icon被修改,因此我们需要禁用此功能;

        1
        2
        3
        4
        override fun setError(error: CharSequence?, icon: Drawable?) {
        //禁用此功能,因为会影响设置drawable,感兴趣的同学也可以自定义自己的错误提示
        //super.setError(error, icon)
        }
      4. “发布到jcenter注意事项”

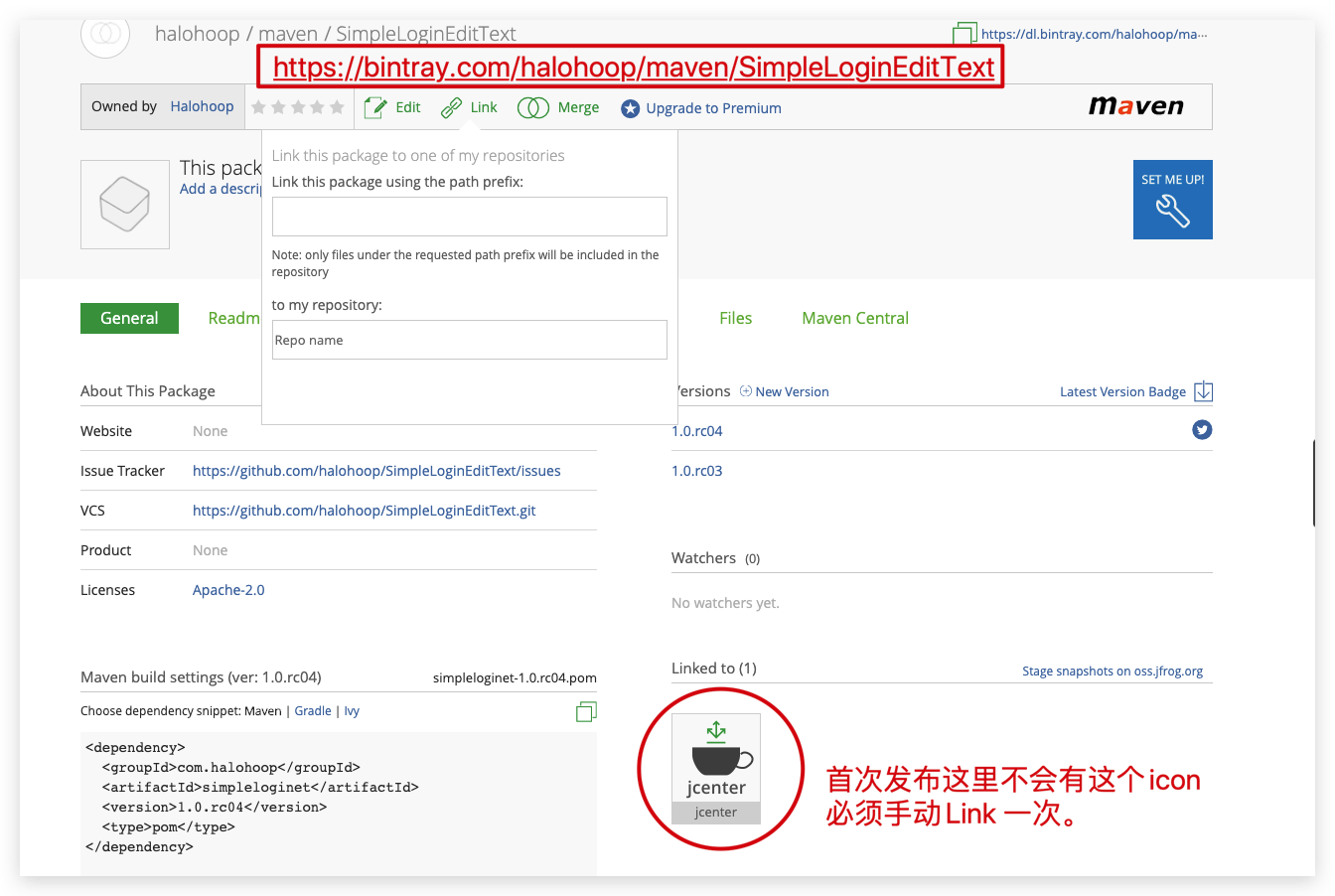

        首次上传发布到jcenter不能够立即在jcenter的maven库中找到,还需要手动[Add to JCenter]申请发布一次,如下图:
        图5:
        图5 Linked to jcenter1
        图6:
        图5 Linked to jcenter2
        申请发布首次之后,等一小段时间后就能够在你的bintray账户的收件箱中收到通过的回复,如下图:
        图6 bintray approval
        之后再提交新的发布版本就会自动发布到jcenter的maven库中。
        不了解如何发布aar包到jcenter的朋友,可以参考本文结尾中相关阅读的文章。

  4. 请一起来完善,欢迎给我提PR
    个人水平有限,欢迎读者勘误。
    项目基于开源协议[Apache-2.0]托管在Github上,地址为https://github.com/halohoop/SimpleLoginEditText
    1. 方向1:我们能看到AppCompatSimpleLoginEt和SimpleLoginEt这两个类的代码90%以上都是重复的,为了后期维护方便,不必维护两套代码,我们可以抽取出来,欢迎给我PR,一起来完善这个项目;
    2. 方向2:按照目前的实现左右的滑动都可以触发清空,可以区分一下将其中一个方向的滑动去实现其他功能;
    3. 方向3:国际化,翻译,RTL适配与完善;
    4. 方向4:完善单元测试;
    5. More improvements are welcomed;
  5. References
    1. 2020年最新使用gradle构建、上传并发布jar包/aar包到jcenter方法整理
